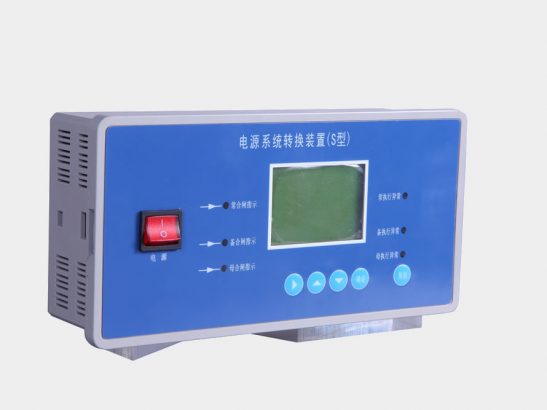

電源系統轉換裝置（S型）是實現兩進線一母聯的進線電源間轉換的系統裝置，其由執行斷路器、機械聯鎖、控制器和電氣聯鎖電路等部件組成（如下圖所示）。智能型自動轉換控制器是電源系統轉換裝置（S型）的控制中心，控制器通過控制線與三臺執行斷路器相連接，實現對供電電源的檢測、執行斷路器的狀態檢測和控制；控制器按設定的程序自動控制完成電源間的轉換。電源系統轉換裝置（S型）具有控制系統的邏輯互鎖、控制線路電氣聯鎖和執行斷路器間的機械聯鎖，確保電源系統安全轉換。
產品符合標準GB/T14048.2
控制器實時檢測兩路電源電壓，當電源電壓出現失壓、欠壓或過壓時，立即發出相應的報警并啟動轉換工作程序等；其過壓、欠壓、轉換延時、返回延時、手動操作、自投自負/自投不自復選擇、通訊波特率、地址等設置可通過液晶顯示畫面和按鍵相結合來實現。
控制器類型：電網-電網型
控制器自動控制邏輯流程
電網-電網型自投自復狀態

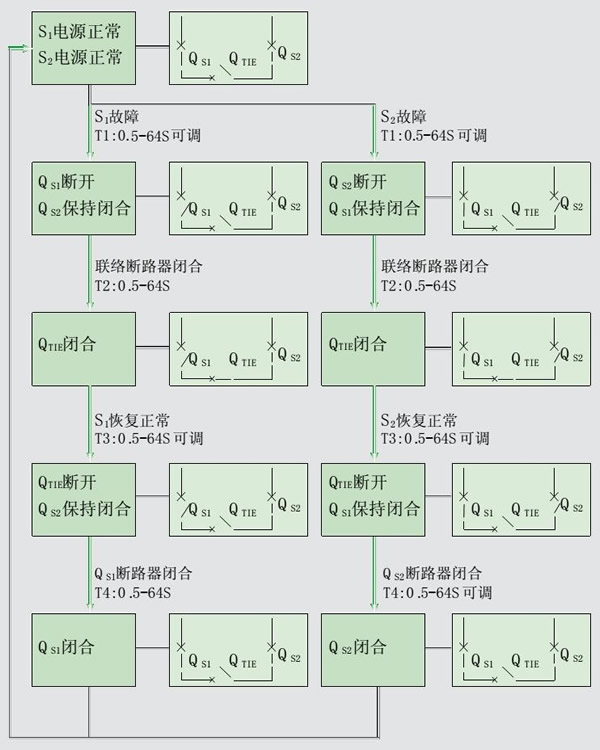

電網-電網型自投自復功能邏輯圖
電網-電網型自投不自復狀態

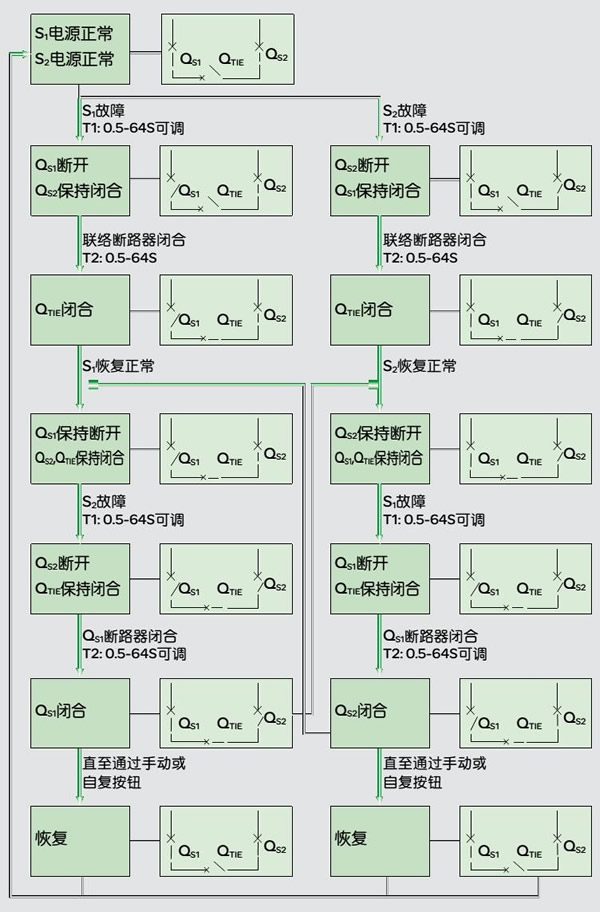

電網-電網型自投不自復功能邏輯圖

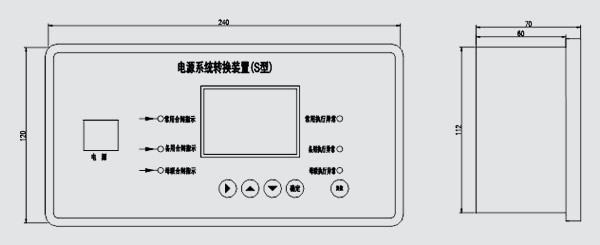

控制器外形尺寸和開孔尺寸
控制器開孔尺寸228X114.
控制器外形尺寸：

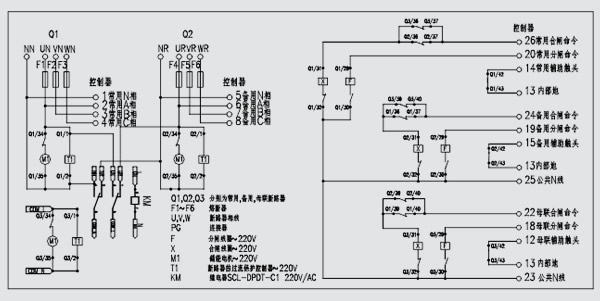

電源系統轉換裝置電氣原理
