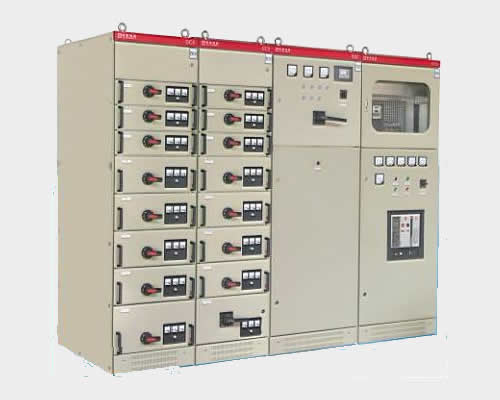

GCS型低壓抽出式成套開關設備(以下簡稱開關柜)適用于交流50Hz，額定工作電壓為400V，額定電流為4000A及以下的低壓電網內，用于發電、輸電、配電系統中作為動力照明、電能轉換、保護控制等場合。開關柜通過國家強制性產品認證(“CCC”認證)，并經過長期的試運行考核。開關柜符合GB7251.12標準的要求。抽屜單元具有體積小、功能強、互換性高、更換維修方便、接觸可靠等特點。
| 項目名稱 | 單位 | 數值 | |||
| 額定工作電壓Ue(V) | V | 380 | 380 | 380 | |
| 額定絕緣電壓 Ui（V） | V | 660 | 660 | 660 | |
| 額定電流In | 水平母線 | A | 1600～630 | 2500～1600 | 4000～2500 |
| 垂直母線 | A | 630～400 | 800～630 | 1000～800 | |
| 額定短時耐受電流Icw(1s) | 水平母線 | kA | 30 | 50 | 80 |
| 垂直母線 | kA | 30 | 50 | 50 | |
| 額定峰值耐受電流Ipk(1s) | 水平母線 | kA | 63 | 105 | 176 |
| 垂直母線 | kA | 63 | 105 | 105 | |
| 外殼防護等級 | IP30 | ||||
