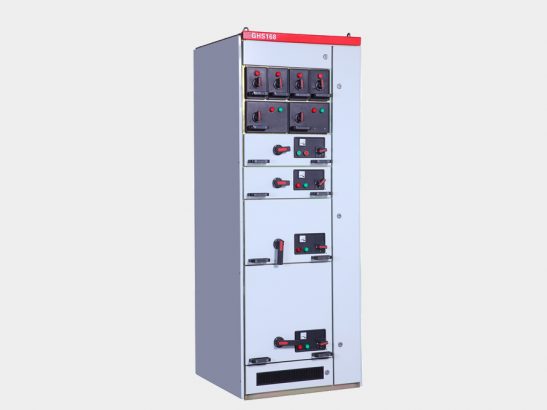

GHS168(MNS)型低壓抽出式成套開關設備（以下簡稱開關柜），是根據目前國內外抽出式低壓開關柜技術水平及結構特點，經消化、吸收、創新，由我公司自行設計和研制的并經型式試驗的低壓抽出式開關柜。它符合GB7251.12標準，并獲”CCC”認證證書。開關柜可組成不同方案的框架和抽屜單元，并采用了高強度阻燃型工程塑料組件，有效地提高了防護等級和安全性能，抽屜單元具有體積小、功能強、互換性高、更換維修方便、接觸可靠等特點。開關柜適用于交流50Hz、額定工作電壓400V的低壓配電系統中作為受電、饋電、母聯、照明、電動機控制與功率補償之用。
| 項目名稱 | 單位 | 數據 | ||
| 額定工作電壓Ue(V) | V | 380 | 380 | |
| 額定絕緣電壓 Ui（V） | V | 660 | 660 | |
| 額定電流In | 水平母線 | A | 2500～1000 | 4000～2500 |
| 垂直母線 | A | 1000～400 | 1000～800 | |
| 額定短時耐受電流Icw(1s) | 水平母線 | KA | 30 | 80 |
| 垂直母線 | KA | 30 | 50 | |
| 額定峰值耐受電流Ipk(1s) | 水平母線 | KA | 63 | 176 |
| 垂直母線 | KA | 63 | 105 | |
| 外殼防護等級 | IP40/IP30 | |||
