正常使用條件
安裝地點的海拔不超過2000m；
周圍介質溫度上限為+55℃，下限為-25℃；
安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施；
安裝場所的污染等級為3級；
安裝類別主電路為Ⅲ，其余控制和輔助電路為Ⅱ；
安裝方式：垂直安裝，與安裝面的傾斜度≤±22.5°。
表1
| 型?? 號 | HSC1-6.3 | HSC1-9M | HSC1-9 | HSC1-12 | HSC1-16 | HSC1-25 | HSC1-32 | HSC1-40 | |||
| 額定絕緣電壓Ui V | 1000 | ||||||||||
| 約定發熱電流Ith A | 16 | 20 | 30 | 45 | |||||||
| 額定工作電壓Ue V | 230??? 400??? 690 | ||||||||||
|
額定工作電流 Ie A |
AC-3 |
230V | 6.3 | 9 | 9 | 12 | 16 | 25 | 32 | 40 | |
| 400V | 6.3 | 9 | 9 | 12 | 16 | 25 | 32 | 40 | |||
| 690V | 3.5 | 6.9 | 6.9 | 9.1 | 12.5 | 12.5 | 22.1 | 22.1 | |||
|
AC-4 |
230V | 5 | 6.3 | 6.3 | 9 | 12 | 16 | 25 | 32 | ||
| 400V | 5 | 6.3 | 6.3 | 9 | 12 | 16 | 25 | 32 | |||
| 690V | 2.8 | 5 | 5 | 6.7 | 8.9 | 8.9 | 17.8 | 17.8 | |||
| 控制電動機
功率 Kw? AC-3 |
230V | 1.7 | 2.2 | 2.2 | 3.0 | 4.0 | 6.1 | 8.5 | 11 | ||
| 400V | 3.0 | 4.0 | 4.0 | 5.5 | 7.5 | 11 | 15 | 18.5 | |||
| 690V | 3.0 | 5.5 | 5.5 | 7.5 | 11 | 11 | 18.5 | 18.5 | |||
| 機械壽命? 萬次 | 1000 | ||||||||||
| 電壽命?????? AC-3
萬次??????? AC-4 |
100
5 |
||||||||||
| 操作頻率???? AC-3
次/h???????? AC-4 無載 |
800
250 7000 |
||||||||||
|
操作線圈 |
額定電壓Us | 36V??? 110V?? 127V?? 230V?? 400V | |||||||||
| 啟動功耗VA | 32 | 70 | 102 | 120 | |||||||
| 吸持功耗VA | 5 | 8 | 12 | 15 | |||||||
| 能效等級 | 3 | 3 | 3 | 3 | |||||||
|
頂裝輔助觸頭 |
型號???? 形式
CA122???? 2NO2NC CA131???? 3NO1NC CA140???? 4NO |
型號???? 形式
CA222???? 2NO2NC CA231???? 3NO1NC CA240???? 4NO |
|||||||||
| 側裝輔助觸頭 | – | 型號:CA411???? 形式：1NO1NC | |||||||||
|
延時模塊 (頂部安裝) |
延時接通 |
– |
?型??? 號：TE1-3??? TE1-30?? TE1-180
延時范圍：0.1～3s? 1～30s?? 10～180s |
||||||||
| 延時斷開 | 型??? 號：TE2-3??? TE2-30?? TE2-180
延時范圍：0.1～3s? 1～30s?? 10～180s |
||||||||||
| 通訊接口模塊 | – | ||||||||||
| 浪涌抑制模塊 | – | ||||||||||
| 機械鎖扣模塊 | – | ML1 | |||||||||
續表1

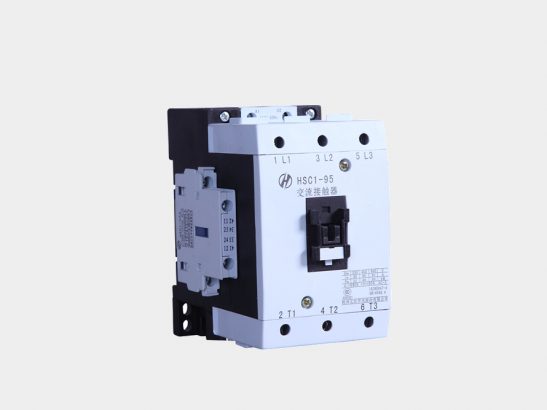

| 型?? 號 | HSC1-50 | HSC1-63 | HSC1-75 | HSC1-95 | HSC1-110 | HSC1-140 | HSC1-170 | HSC1-205 | |||||
| 額定絕緣電壓Ui V | 1000 | ||||||||||||
| 約定發熱電流Ith A | 70 | 95 | 140 | 205 | |||||||||
| 額定工作電壓Ue V | 230??? 400??? 690 | ||||||||||||
|
額定工作電流 Ie A |
AC-3 |
230V | 50 | 63 | 75 | 95 | 110 | 140 | 170 | 205 | |||
| 400V | 50 | 63 | 75 | 95 | 110 | 140 | 170 | 205 | |||||
| 690V | 34.6 | 34.6 | 61 | 61 | 110 | 118 | 170 | 170 | |||||
|
AC-4 |
230V | 40 | 50 | 63 | 75 | 90 | 110 | 140 | 170 | ||||
| 400V | 40 | 50 | 63 | 75 | 90 | 110 | 140 | 170 | |||||
| 690V | 25 | 25 | 52.8 | 52.8 | 60 | 95 | 100 | 122 | |||||
| 控制電動機
功率 Kw? AC-3 |
230V | 15 | 18.5 | 22 | 22 | 37 | 45 | 55 | 64 | ||||
| 400V | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 | |||||
| 690V | 30 | 30 | 55 | 55 | 75 | 110 | 156 | 156 | |||||
| 機械壽命? 萬次 | 1000 | ||||||||||||
| 電壽命?????? AC-3
萬次??????? AC-4 |
100
5 |
||||||||||||
| 操作頻率???? AC-3
次/h???????? AC-4 無載 |
800
250 7000 |
800
250 5000 |
750
250 5000 |
700
200 5000 |
500
130 5000 |
||||||||
|
操作線圈 |
額定電壓Us | 36V??? 110V?? 127V?? 230V?? 400V | |||||||||||
| 啟動功耗VA | 190 | 275 | 387 | 906 | |||||||||
| 吸持功耗VA | 20.5 | 30 | 33 | 4.0 | |||||||||
| 能效等級 | 2 | 2 | 2 | 2 | |||||||||
|
頂裝輔助觸頭 |
型號?????? 形式
CA322???? 2NO2NC CA331???? 3NO1NC CA340???? 4NO |
– |
|||||||||||
| 側裝輔助觸頭 | 型號:CA511? CA520? CA502??? 形式：1NO1NC?? 2NO?? 2NC | ||||||||||||
|
延時模塊 (頂部安裝) |
延時接通 |
– |
型??? 號：TE1-3??? TE1-30?? TE1-180
延時范圍：0.1～3s? 1～30s?? 10～180s |
– |
|||||||||
| 延時斷開 | 型??? 號：TE2-3??? TE2-30?? TE2-180
延時范圍：0.1～3s? 1～30s?? 10～180s |
||||||||||||
| 通訊接口模塊 | TX1 | ||||||||||||
| 浪涌抑制模塊 | RC1 | ||||||||||||
| 機械鎖扣模塊 | ML1 | – | |||||||||||
續表1
| 型?? 號 | HSC1-250 | HSC1-300 | HSC1-400 | HSC1-475 | HSC1-630 | HSC1-800 | |||||
| 額定絕緣電壓Ui V | 1000 | ||||||||||
| 約定發熱電流Ith A | 300 | 400 | 475 | 630 | 800 | ||||||
| 額定工作電壓Ue V | ????????????????? 230??? 400??? 690 | ||||||||||
|
額定工作電流 Ie A |
AC-3 |
230V | 250 | 300 | 400 | 475 | 630 | 800 | |||
| 400V | 250 | 300 | 400 | 475 | 630 | 800 | |||||
| 690V | 205 | 250 | 300 | 400 | 630 | 800 | |||||
|
AC-4 |
230V | 205 | 250 | 300 | 300 | 570 | 570 | ||||
| 400V | 205 | 250 | 300 | 270 | 520 | 520 | |||||
| 690V | 160 | 160 | 190 | 190 | 362 | 362 | |||||
| 控制電動機
功率 Kw? AC-3 |
230V | 78 | 93 | 125 | 145 | 191 | 250 | ||||
| 400V | 132 | 160 | 200 | 250 | 335 | 450 | |||||
| 690V | 190 | 235 | 275 | 375 | 573 | 750 | |||||
| 機械壽命? 萬次 | 600 | ||||||||||
| 電壽命?????? AC-3
萬次??????? AC-4 |
60
5 |
||||||||||
| 操作頻率???? AC-3
次/h???????? AC-4 無載 |
700
200 3000 |
500
130 3000 |
500
150 2000 |
400
150 2000 |
500
150 1000 |
||||||
|
操作線圈 |
額定電壓Us | 36V??? 110V?? 127V?? 230V?? 400V | |||||||||
| 啟動功耗VA | 906 | 620 | 1018 | ||||||||
| 吸持功耗VA | 4.0 | 11 | 14 | ||||||||
| 能效等級 | 2 | 2 | 2 | – | |||||||
| 頂裝輔助觸頭 | ??????????????????????????? – | ||||||||||
| 側裝輔助觸頭 | 型號:CA511? CA520? CA502??? 形式：1NO1NC?? 2NO?? 2NC | ||||||||||
|
延時模塊 (頂部安裝) |
延時接通 |
– |
|||||||||
| 延時斷開 | |||||||||||
| 通訊接口模塊 | TX1 | ||||||||||
| 浪涌抑制模塊 | RC1 | ||||||||||
| 機械鎖扣模塊 | – | ||||||||||
注：
- 其中HSC1-6.3～12也可提供四極；
- 機械鎖扣模塊不單獨供貨，須與接觸器匹配后出廠，未說明時輔助觸頭配1開1閉；
- GB21518《交流接觸器能效限定值及能效等級》適用于額定工作電流6A～630A交流接觸器；
- 可逆性交流接觸器的參數與標準型相同。
表2
| 型號 | HSC1-25C | HSC1-40C | HSC1-63C | HSC1-95C | |
| 額定絕緣電壓? Ui | 690V | ||||
| 約定發熱電流? Ith | 30A | 45A | 70A | 95A | |
| 額定工作電壓? Ue | 230V?? 400V | ||||
| 額定工作電流? Ie | 230V | 25 | 40 | 63 | 95 |
| 400V | 25 | 40 | 63 | 95 | |
| AC-6b
額定控制容量kvar |
230V | 10 | 15 | 25 | 35 |
| 400V | 15 | 30 | 45 | 60 | |
| 抑制浪涌能力 | ≤20Ie | ||||
| 機械壽命??????? 萬次 | 100 | ||||
| AC-6b 電壽命??? 萬次 | 10 | ||||
| 操作頻率??????? 次/h | 240 | 120 | |||
| 操作線圈特性及功耗 | 同HSC1系列交流接觸器 | ||||
|
輔助觸頭（側裝） |
出廠配置:CA411??? 1只
可選加裝:CA411??? 1只
|
出廠配置:CA511????? 1只
可選加裝:CA511或CA520或????????????? CA502???? 1只 |
|||
| 配用熔斷器型號 | RT16-50 | RT16-63 | RT16-125 | RT16-160 | |
