正常使用條件

安裝地點的海拔不超過2000m；

周?chē)橘|(zhì)溫度上限為+55℃，下限為-5℃；

安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施；

安裝場所的污染等級為3級；

安裝過電壓類別主電路為Ⅲ，其余控制和輔助電路為Ⅱ；

安裝方式：垂直安裝，與安裝面的傾斜度≤±5°。

電流規格? A						09		12		18		25		32				40		50		65		80		95
額定絕緣電壓 Ui? V						1000
額定沖擊耐受電壓 Uimp? kV						8
約定發熱電流 Ith? A						25		25		32		40		50				60		80		80		125		125
額定工作電壓Ue?? V						AC230V/AC400V
額定工作電流 Ie A θ≤40℃			AC-3? 400V			09		12		18		25		32				40		50		65		80		95
			AC-1? 400V			25		25		32		40		50				60		80		80		125		125
控制電動機功率kW AC-3 400V						4		5.5		7.5		11		15				18.5		22		30		37		45
額定接通能力? A						接通電流：10×Ie (AC-3)、 1.5×Ie (AC-1)
額定分?jǐn)嗄芰? A						分?jǐn)嚯娏鳎?×Ie? (AC-3)、 1.5×Ie (AC-1)
短時耐受電流 A 從冷態開始，此前 30 分鐘無電流 θ≤40℃					1s	210		210		240		380		430				720		810		900		990		1100
					10s	105		105		145		240		260				320		400		520		640		800
					1min	61		61		84		120		138				165		208		260		320		400
					10min	30		30		40		50		60				72		84		110		135		135
機械壽命		壽命次數/萬次				1000									800									600
		操作頻率 1/h				≤3600
電壽命		AC-3/萬次				100
		操作頻率 1/h				≤1200								≤600
每極阻抗Ith 及50Hz? mΩ						2.5		2.5		2.5		2.5		2				1.5		1.5		1		0.8		0.8
線圈	額定控制電壓 Us? V					AC230V/AC400V
	吸合電壓? V					0.85~1.10Us (AC)
	釋放電壓? V					0.20~0.75Us (AC)
	起動功耗? VA					65		65		65		95		95				195		195		195		200		200
	吸持功耗? VA					7.8		7.8		7.8		11.24		11.24				25.76		25.76		25.76		26.24		26.24
	吸合時間?? ms					10-24														19-26				19-35
	釋放時間?? ms					4-20														7-15				5-22
	能效等級					3												2
抗沖擊性能1/2 正弦波=11ms			接觸器打開			10gn		10gn		10gn		8gn		8gn				10gn		10gn		10gn		8gn		8gn
			接觸器閉合			15gn		15gn		15gn		15gn		15gn				15gn		15gn		15gn		10gn		10gn
抗震性能 8…300Hz			接觸器打開			2gn		2gn		2gn		2gn		2gn				2gn		2gn		2gn		2gn		2gn
			接觸器閉合			4gn		4gn		4gn		4gn		4gn				4gn		4gn		4gn		3gn		3gn
輔助觸頭	額定工作電壓					AC 400V、DC 220V
	額定工作電流? A		AC-15 (380VA)			0.95
			DC-13（33W）			0.15
	可接通最小負載					24V 10mA
	本體配置輔助觸頭					10:1NO??? 01:1NC											11:1NO1NC
	頂裝輔助觸頭（選配）					F4-11；F4-22；F4-20；F4-02；F4-31；F4-13；F4-04；F4-40
電流規格? A							115		150		185		225			265			330		400		500		630		800
額定絕緣電壓 Ui? V							1000
額定沖擊耐受電壓 Uimp? kV							8
約定發熱電流 Ith? A							200		250		280		315			315			400		500		630		800		800
額定工作電壓Ue?? V							AC230V/AC400V
額定工作電流 Ie A θ≤40℃			AC-3? 400V				115		150		185		225			265			330		400		500		630		800
			AC-1? 400V				200		250		280		315			315			400		500		630		800		800
控制電動機功率kW AC-3 400V							55		75		90		110			132			160		200		260		335		450
額定接通能力? A							接通電流：10×Ie (AC-3)、 1.5×Ie (AC-1)
額定分?jǐn)嗄芰? A							分?jǐn)嚯娏鳎?×Ie? (AC-3)、 1.5×Ie (AC-1)
短時耐受電流 A 從冷態開始，此前 30 分鐘無電流 θ≤40℃				10s			1100		1200		1500		1800			2200			2650		3600		4200		5050		5500
				30s			640		700		920		1000			1230			1800		2400		3200		4400		4600
				1min			520		600		740		850			950			1300		1700		2400		3400		3600
				3min			400		450		500		560			620			900		1200		1500		2200		2600
				10min			320		350		400		440			480			750		1000		1200		1600		1700
機械壽命		壽命次數/萬次					1000														500
		操作頻率 1/h					≤1200									≤800
電壽命		AC-3/萬次					100														60
		操作頻率 1/h					≤300									≤150
每極阻抗Ith 及50Hz? mΩ							0.37		0.35		0.33		0.32			0.3			0.28		0.26		0.18		0.12		0.12
線圈	額定控制電壓 Us? V						AC230V/AC400V																AC110V/AC230V/AC400V
	吸合電壓? V						0.85~1.10Us (AC)
	釋放電壓? V						0.20~0.75Us (AC)
	起動功耗? VA						550		550		805		805			700			700		1150		1150		1730		1730
	吸持功耗? VA						54.07		54.07		57.74		57.74			16.4			16.4		16.4		18		18		18
	吸合時間?? ms						20-35									40-75									40-80
	釋放時間?? ms						5-15									100-170									100-200
	能效等級						3				2																–
抗沖擊性能1/2 正弦波=11ms			接觸器打開				9gn		9gn		7gn		7gn			6gn			6gn		6gn		9gn		9gn		6gn
			接觸器閉合				15gn		15gn		15gn		15gn			15gn			15gn		15gn		15gn		15gn		15gn
抗震性能 8…300Hz			接觸器打開				2gn		2gn		2gn		2gn			2gn			2gn		1.5gn		2gn		2gn		2gn
			接觸器閉合				6gn		6gn		6gn		6gn			5gn			5gn		5gn		4gn		4gn		4gn
輔助觸頭	額定工作電壓						AC 400V、DC 220V
	額定工作電流? A		AC-15 (380VA)				0.95
			DC-13（33W）				0.15
	可接通最小負載						24V 10mA
	本體配置輔助觸頭						10:1NO
	頂裝輔助觸頭（選配）						F4-11；F4-22；F4-20；F4-02；F4-31；F4-13；F4-04；F4-40

老师粉嫩泬10p日本一区二区_欧美中文字幕无线码视频_99精品国产一区二区三区_天天玩天天干夜夜吻夜夜添

產品中心

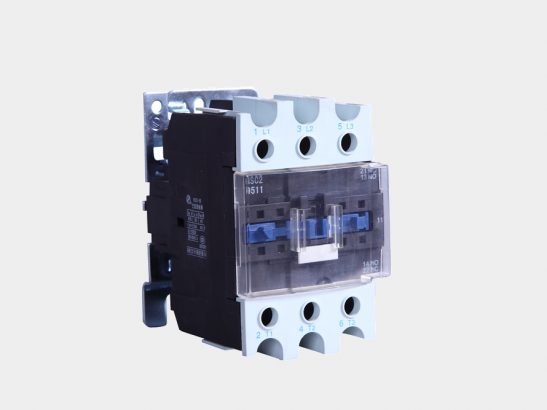

HSC2系列交流接觸器

相關產品

HSC6系列家用交流接觸…

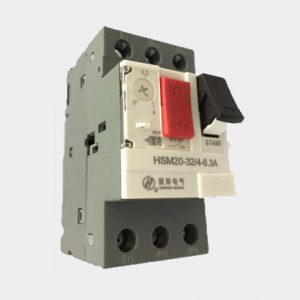

HSM20系列電動機保護…
