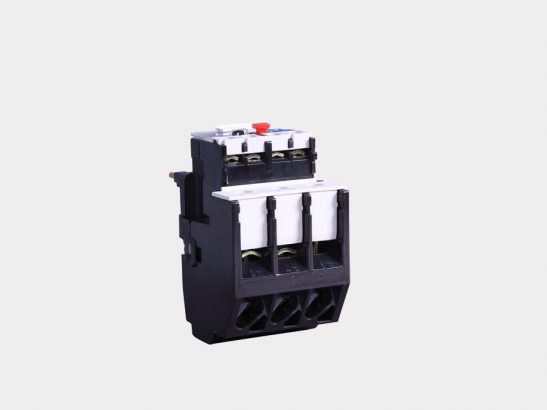

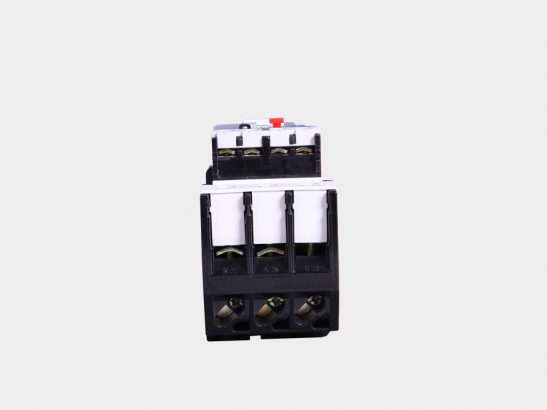

該系列熱繼電器有25A、36A、93A共三個殼架，電流規格1A~93A。
- 全系列熱繼電器可垂直安裝（豎裝），安裝面前后傾斜度不超過±5°；
- 繼電器可滿足海拔高度2000米及以下場合的使用要求；
- 具有周圍空氣溫度補償；
- 具有動作靈活性檢測機構；
- 具有手動復位或自動復位功能；
- 具有檢測按鈕，能手動斷開常閉觸頭；
- 正常使用條件
周圍介質溫度不高于＋40℃和不低于－5℃，且24h的平均值不超過＋35℃。
海拔2000m及以下。
安裝地點的空氣相對濕度在最高溫度為＋40℃時不超過50％，在較低溫度下可以有較高的相對濕度，例如20℃時達90％。對于溫度變化偶爾產生的凝露應采取特殊措施。
污染等級為3級。
防護等級為IP20。
脫扣級別為10A級。
繼電器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方。
繼電器應安裝在沒有雨雪侵襲的地方。
| 型號 | HSJR1-25 | HSJR1-36 | HSJR1-93 | |
| 額定電流 A | 1-1.6A/1.6-2.5A/2.5-4A/4-6A/5.5-8A/7-10A/9-13A/12-18A/17-25A | 23-32A/28-36A | 30-40A/37-50A/48-65A/55-70A/63-80A/80-93A | |
| 極數 | 3 | |||
| 額定絕緣電壓 V | 690 | |||
| 額定沖擊耐受電壓 V | 6000 | |||
| 額定工作電壓V | 690 | |||
| 脫扣級別 | 10A | |||
| 外形尺寸（寬×高×深） | 三極 | 67×44×92.5 | 77×54.5×92.5 | 80×70×117 |
