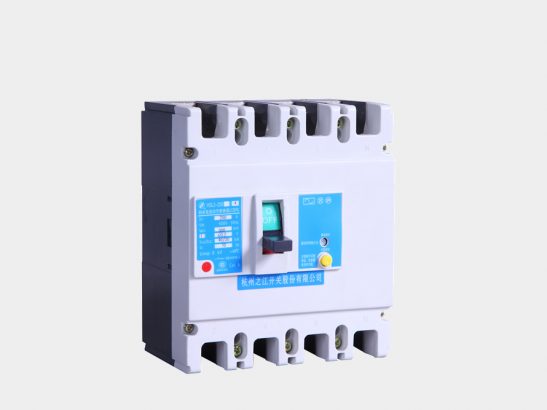

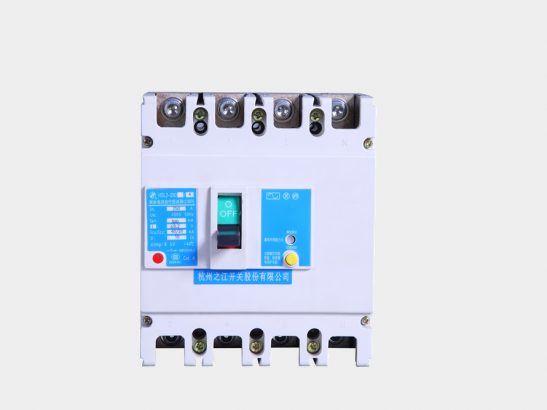

該系列斷路器有125A、250A、400A、630A、800A共五個殼架，電流規格16A~800A。
- 全系列斷路器可水平安裝（橫裝）、垂直安裝（豎裝）、平躺安裝；
- 全系列斷路器均具有隔離功能
- 斷路器可滿足海拔高度2000米及以下場合的使用要求
- 斷路器按用途分配電型和電機保護型
- 正常使用條件
周圍介質溫度不高于＋40℃和不低于－5℃，且24h的平均值不超過＋35℃。
海拔2000m及以下。
安裝地點的空氣相對濕度在最高溫度為＋40℃時不超過50％，在較低溫度下可以有較高的相對濕度，例如20℃時達90％。對于溫度變化偶爾產生的凝露應采取特殊措施。
污染等級為3級。
斷路器主電路及欠電壓脫扣器安裝類別為Ⅲ，其余輔助電路、控制電路安裝類別為Ⅱ。
斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方。
斷路器應安裝在沒有雨雪侵襲的地方。
斷路器適用于電磁環境A。
| 型號 | HSL2-125 | HSL2-250 | HSL2-400 | HSL2-630 | HSL2-800 | |||||||
| 額定電流 A | 16、20、25、32、40、50、63、80、100、125 | 100、125、160、180、200、225、250 | 225、250、315、350、400 | 400、500、630 | 400、500、630、700、800 | |||||||
| 分?jǐn)嗟燃?jí) | / | M | / | M | / | M | / | M | / | H | ||
| 極數 | 3/4 | 4 | ||||||||||
| 額定絕緣電壓 V | 1000 | 500 | ||||||||||
| 額定沖擊耐受電壓 V | 8000 | 6000 | ||||||||||
| 額定工作電壓 V | AC400 | |||||||||||
| 極限短路分?jǐn)嗄芰A | AC400V | 35 | 50 | 35 | 50 | 50 | 65 | 50 | 65 | 50 | 70 | |
| 運行短路分?jǐn)嗄芰A | AC400V | 18 | 50 | 18 | 35 | 35 | 50 | 35 | 50 | 30 | 50 | |
| 剩余電流保護 | 不可調型 | 動作電流 | 100mA/200mA/300mA | 100mA/300mA/500mA | 100mA/300mA/500mA/1000mA | |||||||
| 動作時間 | 0.1S/0.2S/0.3S | 0.2S/0.4S/0.6S | 0.3s/1s | |||||||||
| 可調型 | 動作電流 | 100mA-200mA-300mA | 100mA-300mA-500mA | 300mA-500mA-1000mA | ||||||||
| 動作時間 | 0.1S-0.2S-0.3S | 0.2S-0.4S-0.6S | 0.3s-0.5s-1s | |||||||||
| 操作性能（壽命） 次 | 有載 | 8000 | 8000 | 7500 | 7500 | 7500 | ||||||
| 無載 | 20000 | 20000 | 20000 | 15000 | 10000 | |||||||
| 外形尺寸（寬×高×深） | 三極 | 92×150×89 | 107×165×88.5 | 154×257×106.5 | 210×281×113 | / | ||||||
| 四極 | 122×150×89 | 142×165×88.5 | 198×257×106.5 | 280×281×113 | 280×280×103 | |||||||
