該系列斷路器有250A、320A、400A、800A共四個殼架，電流規格100A~630A。
- 全系列斷路器可水平安裝（橫裝）、垂直安裝（豎裝）、平躺安裝；
- 全系列斷路器均具有隔離功能
- 濕熱型斷路器可滿足濕熱帶使用要求
- 濕熱帶型斷路器能耐受濕熱、鹽霧、霧菌的影響。
- 正常使用條件
周圍介質溫度不高于＋40℃和不低于－5℃，且24h的平均值不超過＋35℃。斷路器也可在-35℃~+70℃下使用，訂貨時與本廠協商
安裝地點海拔不超過2000m，2000m以上海拔5000m及以下需修正使用。
安裝地點的空氣相對濕度在最高溫度為＋40℃時不超過50％，在較低溫度下可以有較高的相對濕度，例如20℃時達90％（濕熱帶型斷路器25℃時可達95％）。對于溫度變化偶爾產生的凝露應采取特殊措施。
污染等級為3級。
斷路器主電路及欠電壓脫扣器安裝類別為Ⅲ，其余輔助電路、控制電路安裝類別為Ⅱ。
斷路器適用于電磁環境A。
濕熱帶型（TH）斷路器能耐受濕熱、鹽霧、霧菌的影響。
斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方。
斷路器應安裝在沒有雨雪侵襲的地方。

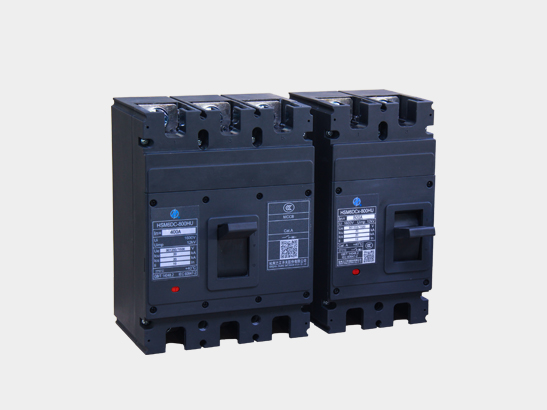

| 型號 | HSM6DC-250 | HSM6DC-250HU | ?HSM6DC-320HU | ?HSM6DC-400HU | ?HSM6DC-630HU | |||||||||||||||||||||||
| 殼架等級額定電流 Inm(A) | 250 | 250 | 320 | 400 | 630 | |||||||||||||||||||||||
| 額定電流 In(A) | 100、125、140、160、180、200、225、250 | 125、140、160、180、200、225、250 | 125、140、160、180、200、225、250、315、320 | 225、250、315、350、400 | 400、500、630 | |||||||||||||||||||||||
| 額定沖擊耐壓 Uimp(kV) | 8 | 12 | 12 | 12 | 12 | |||||||||||||||||||||||
| 工頻耐受電壓 U (1 分鐘)(V) | 2200 | 3500 | 3500 | 3500 | 3500 | |||||||||||||||||||||||
| 使用類別 | A | A | A | A | A | |||||||||||||||||||||||
| 質量認證 | ccc、ce、tuv證書 | |||||||||||||||||||||||||||
| 飛弧距離 | ≯50 | ≯50 | ≯50 | ≯100 | ≯100 | |||||||||||||||||||||||
| 額定絕緣電壓 Ui(V) | 1000 | 1250 | 1600 | 1250 | 1600 | 1600 | 1600 | |||||||||||||||||||||
| 極串 | 2 | 3 | 4 | 2 | 3 | 2 | 3 | 2 | 3 | 4 | 2 | 3 | 4 | |||||||||||||||
| 額定工作電壓 Ue DC(V) | 250
500 |
250
500 |
750 | 750 | 1000 | 250
500 |
750
1000 |
250
500 750 |
1000
1250 1500 |
250
500 |
750、1000
（τ=5ms） |
750
1000 |
250
500 750 |
1000、
1250、1500（τ=5ms） |
1000
1250 1500 |
250
500 |
750 | 250
500 |
750 | 750
1000 |
1250
1500 |
250
500 |
750 | 250
500 |
750 | 750
1000 |
1250
1500 |
|
| 額定極限短路分?jǐn)嗄芰?Icu(kA) | 36 | 65 | 40 | 50 | 40 | 40 | 20 | 40 | 20 | 40 | 20 | 10 | 40 | 20 | 10 | 40 | 20 | 65 | 40 | 40 | 20 | 40 | 20 | 65 | 40 | 40 | 20 | |
| 額定運限短路分?jǐn)嗄芰?Ics(kA) | 36 | 65 | 20 | 50 | 20 | 40 | 20 | 40 | 20 | 40 | 20 | 10 | 40 | 20 | 10 | 40 | 20 | 65 | 40 | 40 | 20 | 40 | 20 | 65 | 40 | 40 | 20 | |
|
操作性能(次) |
電氣壽命 | ? 2000 | ? 2000 | ? 2000 | ? 2000 | 2000 | ||||||||||||||||||||||
| 機械壽命 | ?20000 | ?20000 | 20000 | 20000 | 2000 | |||||||||||||||||||||||
| L（長） | 165 | 165 | 180 | 180 | 180 | 180 | 258 | 258 | 258 | 270 | 270 | |||||||||||||||||
| ?W（寬） | 107 | 142 | 74 | 107 | 74 | 107 | 150 | 150 | 198 | 182 | 240 | |||||||||||||||||
| ?H（高） | 102.5 | 102.5 | 102.5 | 102.5 | 102.5 | 102.5 | 107 | 107 | 107 | 111 | 111 | |||||||||||||||||
