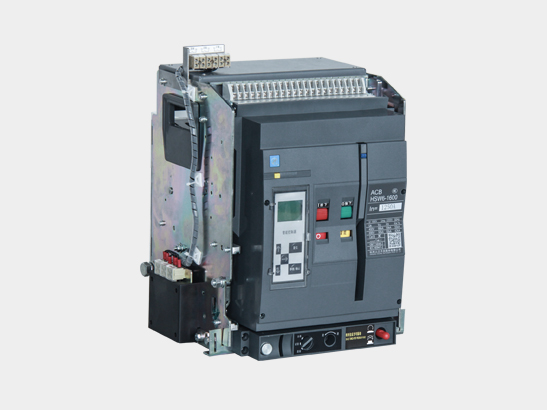

HSW6系列萬能式低壓斷路器全系列共分1600A、2500A、4000A、6300A、8000A等5個殼架等級，適用于交流50Hz，額定電壓400V、690V，額定電流200A～8000A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、短路、欠電壓和接地故障等的危害。斷路器采用具有精確選擇性保護的全功能智能型控制器，特別適用于需要提高供電可靠性，避免不必要停電的配電網絡中。斷路器同時帶有開放式通信接口，可進行“四遙”，以滿足控制中心和自動化系統的要求，額定電流630A及以下斷路器亦可作為電動機的過載、短路、缺相、欠電壓和接地故障保護，在正常條件下還可作為電動機的不頻繁啟動之用。
| 型 號 | HSW6-1600 | HSW6-2500 | HSW6-2500S | HSW6-4000 | HSW6-4000S | HSW6-6300 | HSW6-8000 | ||
| 額定電流 （A） 40℃ | 200、400、630、800、1000、1250、1600 | 630、800、1000、1250、1600、2000、2500 | 630、800、1000、1250、1600、2000、2500 | 2000、2500、2900、3200、3600、4000 | 2000、2500、2900、3200、3600、4000 | 4000、5000、6300 | 4000、5000、6300、7400、8000 | ||
| 額定電壓Ue（V） | AC 400 / 690 / 50Hz | ||||||||
| 額定絕緣電壓Ui（V） | 1000 | ||||||||
| 額定沖擊耐受電壓Uimp（V） | 12000 | ||||||||
| 工頻耐受電壓U（V）1min | 3500 | ||||||||
| 極 ? 數 | 3P、4P | ||||||||
| 全分?jǐn)鄷r(shí)間（無附加延時）（ms） | 17～22 | ||||||||
| 熄弧時間 | 5～7 | ||||||||
| 額定極限短路分?jǐn)嗄芰cu(kA)
（有效值） |
AC400V | 66 | 85 | 100 | 85 | 100 | 120 | 150 | |
| AC690V | 50 | 65 | 85 | 75 | 85 | 85 | 100 | ||
| 額定運行短路分?jǐn)嗄芰cs(kA)
（有效值） |
AC400V | 55 | 85 | 85 | 85 | 100 | 120 | 150 | |
| AC690V | 50 | 65 | 65 | 75 | 75 | 85 | 100 | ||
| 額定短路接通能力Icm(kA)（有效值） | AC400V | 145.2 | 187 | 220 | 187 | 220 | 264 | 330 | |
| AC690V | 105 | 143 | 187 | 165 | 187 | 187 | 220 | ||
| 額定短時耐受電流(1s)
Icw(kA) （有效值） |
AC400V | 55 | 65 | 85 | 85 | 100 | 120 | 135 | |
| AC690V | 42 | 65 | 65 | 75 | 75 | 85 | 100 | ||
| 操作性能(次數) | 電氣壽命 | AC400V | 9000 | 8000 | 8000 | 6000 | 6000 | 2000 | 1500 |
| AC690V | 6500 | 6500 | 6500 | 3000 | 3000 | 1500 | 1000 | ||
| 機械壽命 | 免維護 | 15000 | 13500 | 13500 | 10000 | 10000 | 6500 | 5000 | |
| 有維護 | 30000 | 25000 | 25000 | 20000 | 20000 | 13000 | 10000 | ||
