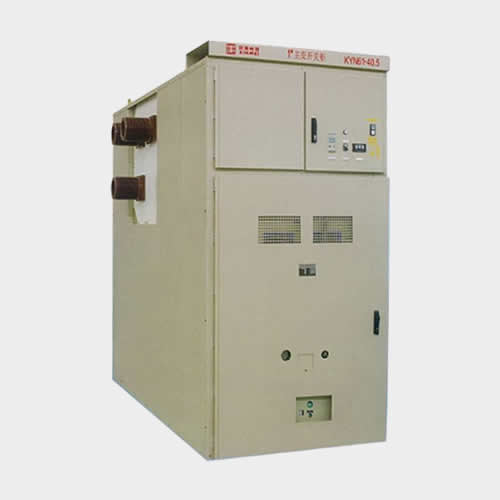

KYN61-40.5交流金屬封閉開關設備（以下簡稱開關柜）系三相交流50Hz、額定電壓40.5kV單母線和單母線分段系統的戶內成套配電裝置，適用于發電廠、變電所及工礦企業、鐵路運輸、高層建筑的變配電中作為接受和分配電能之用，并對電路實行控制、保護和監測等功能。具有、操作靈活、電氣性能可靠、使用壽命長、檢修方便、等特點?？膳溆肁BB公司VD4系列手車。開關柜結構適應強，主接線方案可達49種以上，能滿足用戶的各種需要。開關柜符合GB3906和DL/T 404的要求，通過了電力工業電力設備及儀表質量檢驗測試中心全部型式試驗。
| 項目 | 單位 | 數據 | ||
| 額定電壓Ur | kV | 40.5 | ||
| 額定頻率fr | Hz | 50 | ||
| 額定電流Ir | A | 630,1250,1600，2000 | ||
| 額定絕緣
水平 |
相間、相對地 | 隔離斷口 | ||
| 1min 工頻耐受電壓Ud | kV | 95 | 115 | |
| 雷電沖擊耐受電壓Up | kV | 185 | 215 | |
| 額定短時耐受電流Ik(4s) | kA | 25 | 31.5 | |
| 額定短路開斷電流Isc(有效值) | kA | 25 | 31.5 | |
| 額定峰值耐受電流Ip | kA | 63 | 80 | |
| 額定短路關合電流 (峰值) | kA | 63 | 80 | |
| 母線額定電流 | A | 630,1250,1600,2000 | ||
| 防護等級 | 外殼IP4X | |||
| 隔室間、斷路器室門打開時為IP2X | ||||
