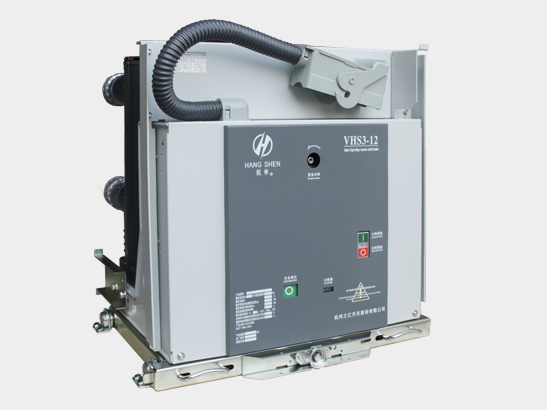

VHS3-12系列戶內高壓交流真空斷路器是我公司自主研發采用永磁機構操動的真空斷路器，產品采用永磁機構，機械壽命達30000次，可用于頻繁開斷的使用場合。產品機械零件少，可靠性極高。是用于12kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。既可以作為固定安裝的單元，也可以與底盤車裝配組成手車單元使用，斷路器提供完善可靠的防誤操作功能，根據客戶需求可增加柜門聯鎖、斷路器互鎖等特殊功能。
| 序號 | 項?????? 目 | 單位 | 數?????? 值 | |||||
| 1 | 額定電壓 | kV | 12 | |||||
| 2 | 額定頻率 | Hz | 50 | |||||
| 3 | 額定工頻耐受電壓（對地/斷口）（1min） | kV | 42/48 | |||||
| 4 | 額定雷電沖擊耐受電壓（對地/斷口）（峰值） | kV | 75/85 | |||||
|
5 |
額定電流 |
A |
630
1250
|
630
1250
|
630
1250 1600 2000 2500 3150 |
1250
1600 2000 2500 3150 4000* |
||
| 6 | 額定短路開斷電流 | kA | 20 | 25 | 31.5 | 40 | ||
| 7 | 額定短時耐受電流（4s） | kA | 20 | 25 | 31.5 | 40 | ||
| 8 | 額定短路關合短路 | kA | 50 | 63 | 80 | 100 | ||
| 9 | 額定峰值耐受電流 | kA | 50 | 63 | 80 | 100 | ||
| 10 | 額定操作順序 | O-0.3s-CO-180s-CO | O-180s-CO-180s-CO | |||||
| 11 | 機械壽命 | 次 | 30000 | |||||
| 12 | 輔助回路工頻耐受電壓（1min） | V | 2000 | |||||
| 13 | 觸頭開距 | mm | 11±1 | |||||
| 14 | 觸頭壓力彈簧行程（超行程） | mm | 3.5±0.5 | |||||
| 15 | 三相合、分閘不同期性 | ms | ≤2 | |||||
| 16 | 合閘彈跳時間 | ms | ≤2 | |||||
| 17 | 平均分閘速度（觸頭分開-6mm） | m/s | 1.1±0.2 | |||||
| 18 | 平均合閘速度（6mm-觸頭閉合） | m/s | 0.6±0.2 | |||||
| 19 | 合閘時間(額定電壓) | ms | 35-75 | |||||
| 20 | 分閘時間(額定電壓) | ms | 20-50 | |||||
| 21 | 額定分、合閘操作電壓 | V | AC110/220，DC110/220 | |||||
|
22 |
主導電回路電阻 |
μΩ |
630A
1250A 1600-2000A 2500-以上 |
≤55
≤45 ≤35 ≤25 |
||||
