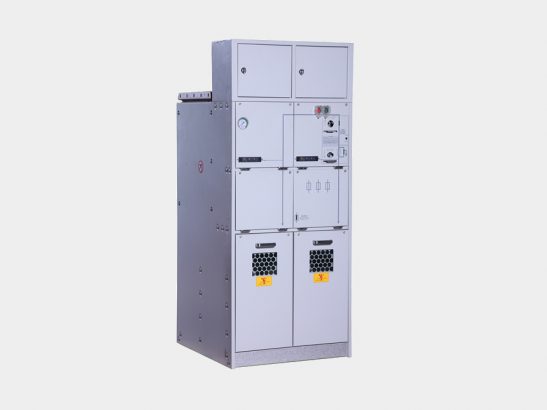

HXGN-12 型SF6全絕緣全封閉環網開關設備（以下簡稱環網柜）系三相交流額定電壓12kV及以下、頻率50Hz的戶內箱式金屬封閉開關設備，適用于工廠、小區住宅、高層建筑、學校和公園等場所的配電系統中，作為接受、分配電能及保護電器設備安全運行之用。環網柜符合GB 3906和DL/T404的要求，具備“五防”功能，具有體積小，可靠性高等優點。并通過了國家電器產品質量監督檢驗中心全部型式試驗。
| 項?目?內?容 | 單位 | 負荷開關 | 組合電器 | 斷路器 | ||
| 額?定?電?壓 | kV | 12 | 12 | 12 | ||
| 額?定?電?流 | A | 630 | 125 | 630 | ||
| 額?定?頻?率 | Hz | 50 | 50 | 50 | ||
| 絕緣水平 | 1min工頻耐壓 | 相間及相對地 | kV | 42 | 42 | 42 |
| 隔離斷口間 | kV | 48 | 48 | 48 | ||
| 沖擊耐壓 | 相間及相對地 | kV | 75 | 75 | 75 | |
| 隔離斷口間 | kV | 85 | 85 | 85 | ||
| 局部放電水平 | pC | ≤20 | ||||
| 開關能力 | 額定短時耐受電流 | kA | 20 | 20 | ||
| 額定短時耐受電流持續時間 | s | 4 | 4 | |||
| 額定峰值耐受電流 | kA | 50 | 50 | |||
| 額定短路開斷電流 | kA | 熔絲值 | 20 | |||
| 額定短路關合電流 | kA | 50 | 50 | |||
| 轉移電流 | A | 1500 | ||||
| SF6氣體年漏率 | % | ≤0.05 | ≤0.05 | ≤0.05 | ||
| 機械操作壽命 | 次 | 5000 | 5000 | 10000 | ||
| 整柜防護等級 | IP4X | IP4X | IP4X | |||
